SView看图纸app是一款专业图纸查看软件,用户可以通过这款APP轻松实现持30多种3D图纸和2D CAD图纸的旋转、缩放、测量、批注等操作,无论是在办公室还是外出办公,都能满足您随时随地查看和处理图纸的需求,极大地提升了工作效率。
●主流三维CAD轻量化浏览,支持Pro/E, SolidWorks, CATIA, NX等SVL轻量化转换,1/10高压缩比。
●极速体验,百兆级数模流畅旋转、移动、缩放,触控式操作,零卡顿。
●开放式办公,具有产品装配、动画、剖面、移动、批注等功能,异地审阅、自由交流。
●实时推送,海量三维模型,实时更新,激发您的设计灵感。
【距离测量】借助测量助手以及SView强大的内部数据计算逻辑,对3D模型实现点到点,点到线,点到面,线到线,线到面,面到面的距离测量,
【角度测量】测量线线夹角,线面夹角,面面夹角,通过属性直接获得3D文件关于点,线,面,体的属性信息。
【体积计算】基于底层强大的数据计算逻辑,测算出3D图纸各部件体积数据,应用于体积数据测量。
【包围盒计算】测算出3D图纸包围盒数据。
【与圆相关的计算】能够计算出圆的直径、半径、轴距、圆心距等相关数据。
【重量计算】提供多种材质密度值,支持自定义密度计算,计算模型体积并方便对外快捷报价、成本估算。

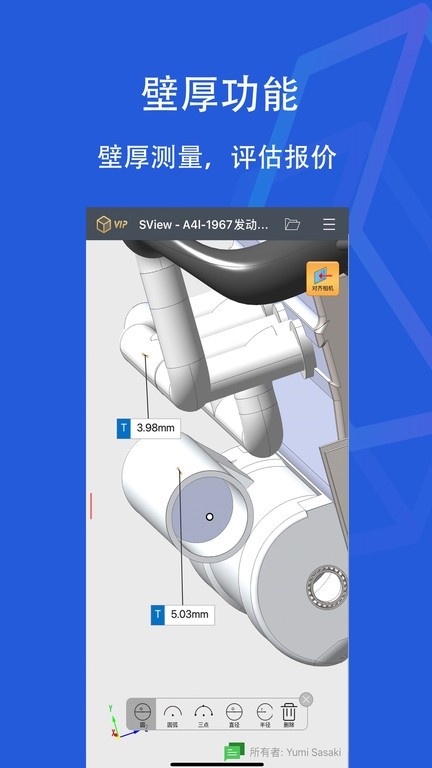

【壁厚】可以测出:以测量点为切点的切面,垂直方向到下一面的距离;垂直于相机方向(屏幕视角)的距离。
【圆】的测量:能够测到圆心,可以测到圆心到点、线、面的距离。
.软件不受任何的限制,任何类型的图纸都可以轻松打开。
.提供了图纸编辑工具,用户还可以使用这款软件进行图纸的修改和编辑。
.装配了动画的效果,可以通过动画的形式来模拟机械运动的过程。
.功能非常的完善,能够满足任何用户图纸制作和修改的需求。
一、上传模型文件
1、首先在本站下载打开软件,在【我的空间】点击新建图标,新建一个文件夹;
2、把装配体总装及所有零部件,上传至同一文件夹,保持原有装配层级不变;
3、更简单的是直接上传压缩文件,再解压缩。选定压缩包,底部【解压】按钮;
二、顶级装配在线转换
1、不管是直接上传还是压缩包上传再解压缩,所有的装配体中只需要对顶级装配转换即可;
2、选定总装文件后点击底部菜单【转换】,转换为svlx格式;
三、预览—分享
1、转换好的装配体模型以svlx格式存在空间中,点击转换后的文件就可以看到了,不需要对其他零部件再执行操作。
四、如何测量
1、首先,调出测量小助手,启动菜单下【测量】,在【距离】测量菜单下:点到点,点到线,点到面,线到线,线到面,面到面;
2、设定为点到点或者点到面测量,在模型中用测量助手通过放大缩小移动模型,准确选点,选面后在空白处点击一下;
3、选定两条线或者两个面后,点击空白处就能得到线到线和面到面的距离。
v10.3.2
1.旋转剖切功能升级;
2.新增分级爆炸功能;
3.属性测量准确选择;
4.优化了一些其他已知问题。
v10.3.1
1、添加灯光调节功能;
2、小程序分享码可添加名称;
3、修复其他已知的问题。
