结构大师

结构大师是一款专为建筑行业专家、工程师、设计师以及建筑爱好者打造的结构力学分析软件，支持内力图、动力学分析等多种功能，并能运用人工智能算法展示传统结构力学解题步骤。不仅适用于专业的结构设计人员，也适合材料力学、结构力学、建筑力学的工科学生辅助学习。

介绍

假如您是设计方案工作人员，多选指令可以协助您解决带小数位十位数的结构示意图。

假如您是工程力学、结构力学、建筑力学的贸易经济专业，还可以用结构大师輔助学习培训。

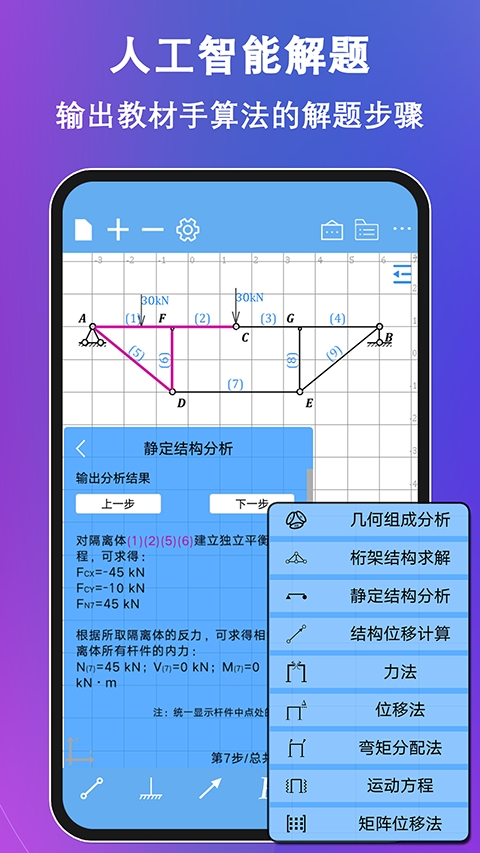

独创性的智能化控制模块，运用人工智能技术学优化算法适用导出结构力学教材内容上全部方式（桁架结构横截面法、位移法、力法、几何图形构造剖析…）的答题流程。

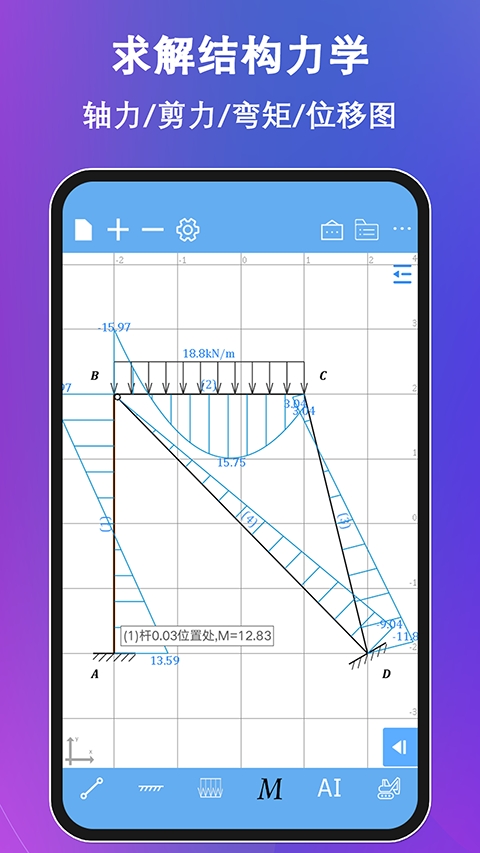

功能齐全，不但可以出内力图（包含载荷、剪应力、弯距、偏移），还适用动力学模型、危害线、几何图形构造。

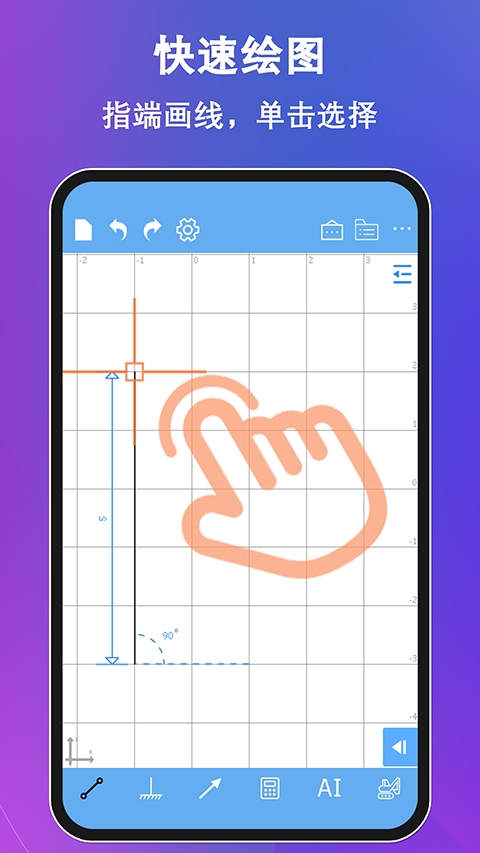

便捷简易，根据指端划线、点击加上橡胶支座承载力--方便快捷的模型，顺畅的感受，让结构键入越来越便捷。

VIP功能

1、原付费功能：保存打开&撤销还原

2、智能模块：可模拟人脑分析解题步骤

4、科技感满满的暗黑主题

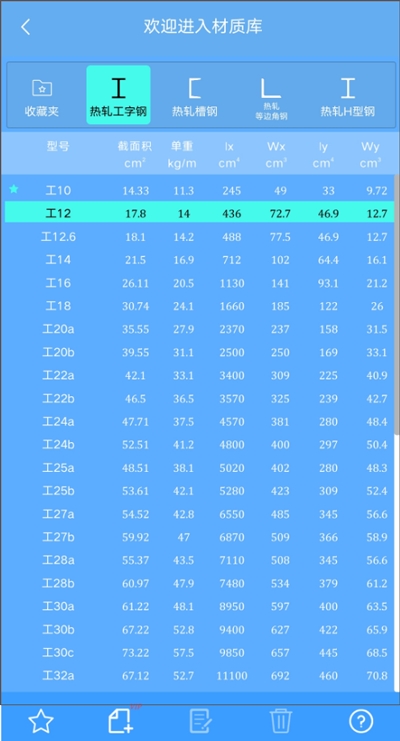

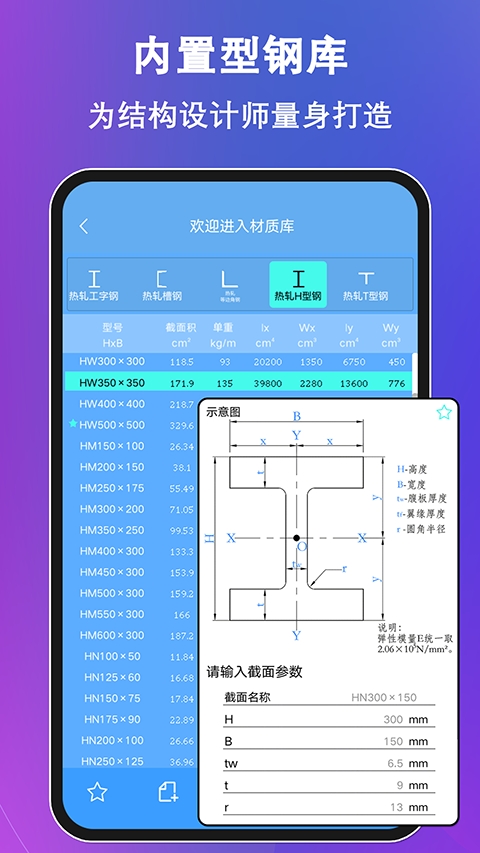

5、材质库中可根据型材类型自定义截面

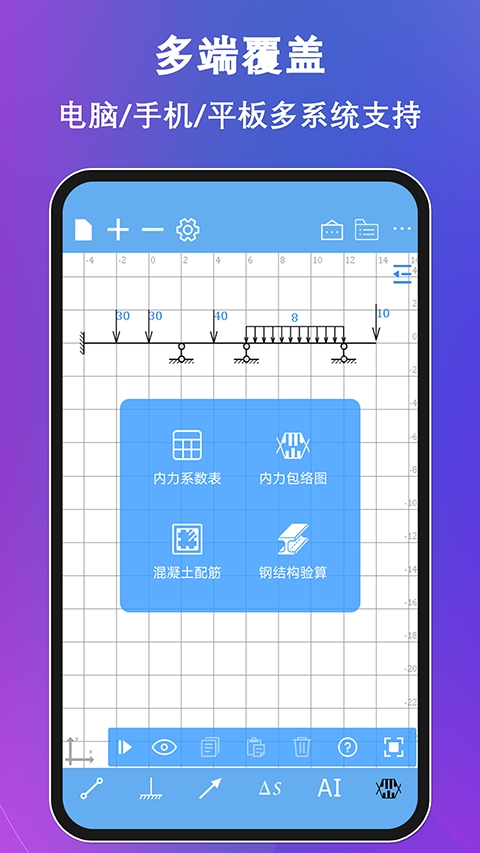

3、工程模块：内力包络图/内力系数表/混凝土配筋等

7、支持大型结构绘制的复制模型和镜像功能

8、检查器、隐藏网格线、特殊支座/连接/荷载等

6、配合电脑端程序SMConsole可以输出计算报告

注：VIP功能一次买断制，未来不再收取相关费用。

亮点

1、可以利用手机端解决遇到的问题，适用于多种显示屏手机，省时省力。

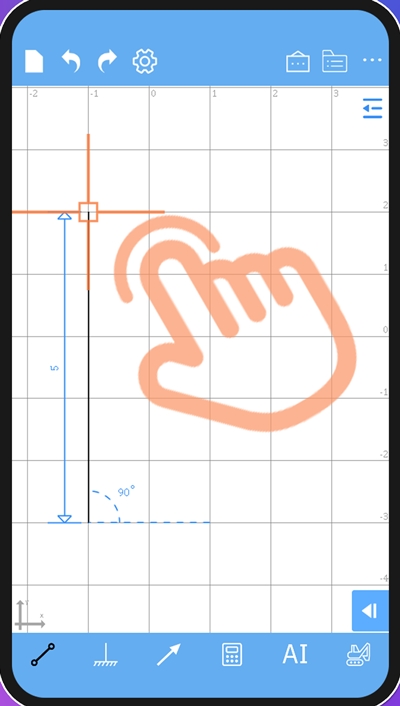

2、使用手指画线，快捷建模，流畅舒适，使结构输入更容易。

3、不仅可以画出内图，而且具有动力学方程，影响线，及其多种构造，功能十分强大。

4、支持输出结构力学教材中解决问题的所有方法步骤的全球真正智能化组件。

用法

1、打开进入软件即可开始使用；

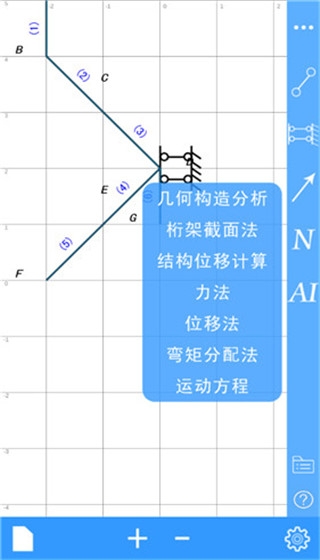

2、在这里可以选择：几何构造分析、力法、结构位移计算等；

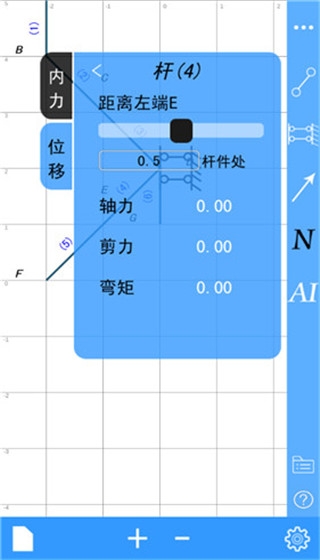

3、我们可以看到“杆”，可以进行操作轴力、剪力等。

精度功能详解

画布灵敏度

取值范围：【0,10】

说明：手指对画布平移放缩操作的灵敏程度，数值越高越灵敏。

选中灵敏度

取值范围：【0,10】

说明：选择某个节点或杆件时的触摸范围，数值越高，节点杆件就越容易被选中。

计算精度

取值范围：【1,10】

说明：计算结构位移时辛普森积分法的等分分段数量，数值越大，则位移的计算精度越高。

本参数只适用于位移计算，对于其他模块的精度，直接在模块的主面板内部进行设置，详见各面板下的帮助教程。

输出小数位数

取值范围：【1,10】

说明：显示计算结果的小数位数，本参数为n，就表示输出为n位小数的形式，软件会对第n位小数进行四舍五入处理。

为了优化显示，本软件大部分计算结果采用的是简化精度表示方法，即比如真实结果是0.35，即使你把本参数调整为3，软件的显示结果依然还是0.35，而不是0.350。另外，如果出现一些比较小的数字（0.00XXX），软件也会自动优化它的显示位数。

本参数和右侧快捷面板里的按钮是一个参数。

内置键盘精度

取值范围：【1,10】

说明：当您使用软件内置键盘时，您可以输入一些公式（比如分数），但输入完成以后，软件会以计算结果的形式来显示该项数据，该参数就是这些结果的显示精度。本参数为n，就表示内置键盘的结果显示为n位小数的形式，当然软件本身会以float类型的最高精度保存该项数据。

绘图精度

取值范围：【1,10】

说明：软件在绘制内力位移图时的等分分段数，由于新版本已经考虑了内力值突变的情况，所以内力值突变在软件中有着非常完美的显示。该数值越高，您的内力图会显得越平滑。

一般来说，此参数设为1即可，肉眼几乎不太能分辨出精度变高的影响。只有当您的结构在画布上足够大或者您在使用包络图功能时，可能需要调节此项参数。

结构重要性系数

取值范围：大于0的正数

说明：当您使用软件工程模块的功能时，如果您直接调取截面内力，那么软件就会把截面中的内力乘以这个参数，得到实际设计值。

根据我国的《建筑结构可靠性设计统一标准》，承载能力极限状态，结构重要性系数就是指这里面的。

更新日志

v3.3.0：

修复部分小错误，提升整体稳定性
